ফাইবার অপটিক পিএলসি স্প্লিটার

নিংবো গোশিনিং কমিউনিকেশন টেকনোলজি কোং লিমিটেডের অন্যতম প্রধান পণ্য হিসাবে ফাইবার অপটিক পিএলসি স্প্লিটার (প্ল্যানার লাইটওয়েভ সার্কিট স্প্লিটার) প্ল্যানার অপটিক্যাল ওয়েভগাইড প্রযুক্তির উপর ভিত্তি করে তৈরি একটি প্যাসিভ অপটিক্যাল ডিভাইস। এটি একাধিক আউটপুট পোর্টে একটি একক ইনপুট অপটিক্যাল সিগন্যাল সমানভাবে বিতরণ করতে ব্যবহৃত হয়। এটি ফাইবার-টু-দ্য-হোম (FTTH), প্যাসিভ অপটিক্যাল নেটওয়ার্ক (PON) এবং মাল্টি-নোড অপটিক্যাল সিগন্যাল ডিস্ট্রিবিউশন নেটওয়ার্কের একটি মূল উপাদান। অপটিক্যাল ফাইবার পণ্যের সম্পূর্ণ পরিসরের ডিজাইন, উৎপাদন এবং বিক্রির কোম্পানির সমন্বিত ক্ষমতার উপর নির্ভর করে, Ningbo Goshining গ্রাহকদের উচ্চ-মানের, উচ্চ-নির্ভরযোগ্য PLC স্প্লিটার এবং ওয়ান-স্টপ অপটিক্যাল কমিউনিকেশন সলিউশন প্রদান করতে প্রতিশ্রুতিবদ্ধ যাতে হোম অ্যাক্সেস থেকে ব্যাকবোন নেটওয়ার্কে বিভিন্ন চাহিদা মেটানো যায়।

কাজের নীতি
পিএলসি স্প্লিটার কোয়ার্টজ সাবস্ট্রেটে মাইক্রো-অপটিক্যাল ওয়েভগাইড স্ট্রাকচার তৈরি করতে সেমিকন্ডাক্টর প্রসেস (যেমন ফটোলিথোগ্রাফি এবং এচিং) ব্যবহার করে। ইনপুট অপটিক্যাল সিগন্যাল Y-টাইপ শাখা ওয়েভগাইডে প্রবেশ করার পরে, ক্যাসকেডেড স্প্লিটিং কাঠামো 1xN বা 2xN অপটিক্যাল পাওয়ার ডিস্ট্রিবিউশন অর্জন করতে ব্যবহৃত হয়। বিভাজন নীতিটি ওয়েভগাইডে ইলেক্ট্রোম্যাগনেটিক ফিল্ডের মোড কাপলিং এবং শক্তি বিতরণের উপর ভিত্তি করে। Ningbo Goshining এর PLC স্প্লিটার ডিজাইন অপটিক্যাল সিগন্যাল ডাইভারশনের অভিন্নতা এবং কম ক্ষতির বৈশিষ্ট্য নিশ্চিত করতে ওয়েভগাইড স্ট্রাকচার প্যারামিটারগুলিকে অপ্টিমাইজ করে, FTTH, PON এবং অন্যান্য পরিস্থিতিতে স্থিতিশীল অপটিক্যাল সিগন্যাল বিতরণ প্রদান করে।

মূল গঠন এবং প্যাকেজিং

1. অপটিক্যাল ওয়েভগাইড চিপ
একটি মূল উপাদান হিসাবে, ওয়েভগাইড চিপ উচ্চ-বিশুদ্ধতা সিলিকন ডাই অক্সাইড (SiO₂) বা উচ্চ-কর্মক্ষমতা পলিমার উপকরণ ব্যবহার করে এবং সুনির্দিষ্ট প্ল্যানার অপটিক্যাল ওয়েভগাইড সার্কিটের মাধ্যমে অপটিক্যাল সিগন্যাল বিভাজন ফাংশন উপলব্ধি করে। অপটিক্যাল পারফরম্যান্সের স্থায়িত্ব নিশ্চিত করতে এবং 1x2 থেকে 2x64 পর্যন্ত নমনীয় বিভাজন অনুপাত কনফিগারেশন সমর্থন করতে নিংবো গোশিনিং কঠোরভাবে চিপ সামগ্রীর বিশুদ্ধতা এবং ওয়েভগাইড কাঠামোর নির্ভুলতা নিয়ন্ত্রণ করে।

2. ফাইবার অ্যারে
ইনপুট/আউটপুট প্রান্তে একটি উচ্চ-নির্ভুলতা সাজানো একক-মোড ফাইবার অ্যারে (সাধারণত G.652.D ফাইবার) ব্যবহার করে, যা 8-ডিগ্রি কোণ কাটিং এবং উচ্চ-নির্ভুলতা যুগ্ম প্রযুক্তির মাধ্যমে ওয়েভগাইড চিপের সাথে বিরামহীনভাবে সংযুক্ত থাকে। কোম্পানির স্ব-উন্নত কাপলিং প্রক্রিয়া অপটিক্যাল ফাইবার এবং ওয়েভগাইডের প্রান্তিককরণ নির্ভুলতা নিশ্চিত করে, সন্নিবেশের ক্ষতি হ্রাস করে এবং পণ্যের সামঞ্জস্য উন্নত করে।

3. প্যাকেজিং ফর্ম
নিংবো গোশিনিং বিভিন্ন পরিস্থিতির প্রয়োজন মেটাতে বিভিন্ন ধরনের প্যাকেজিং সমাধান প্রদান করে:

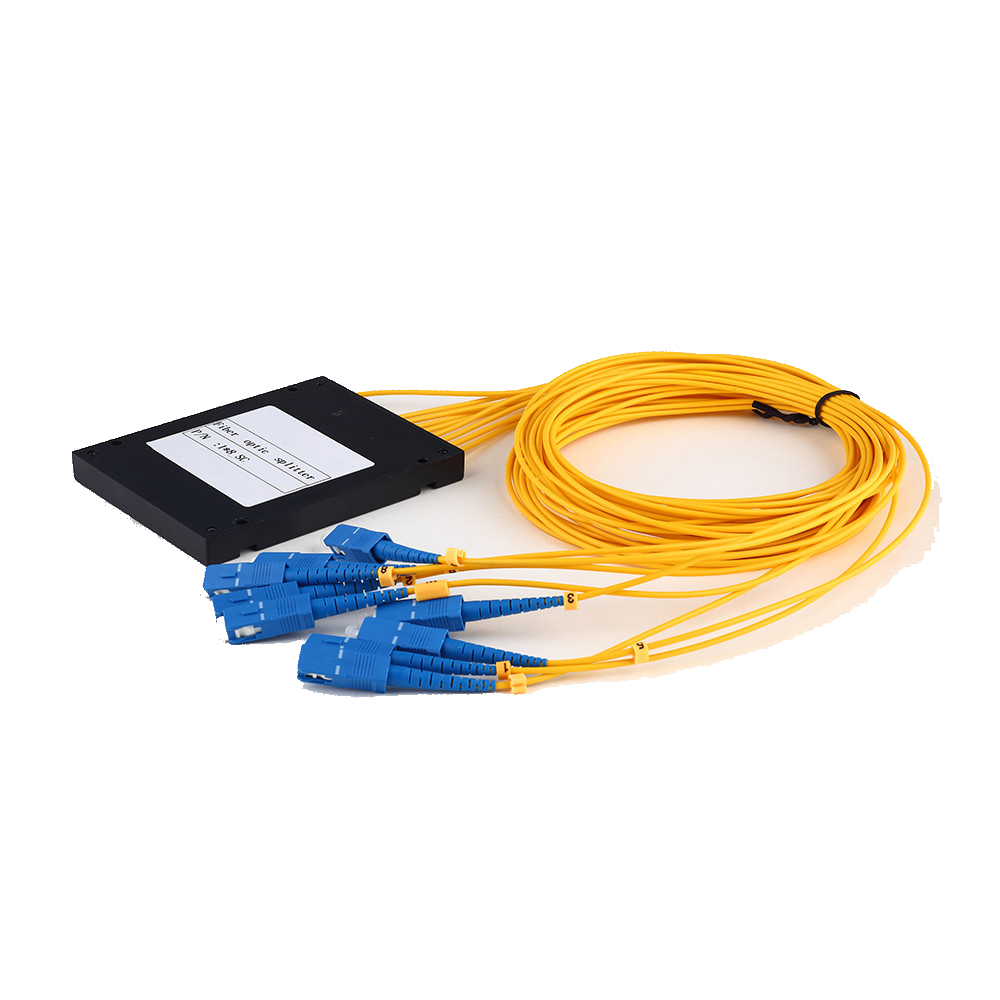

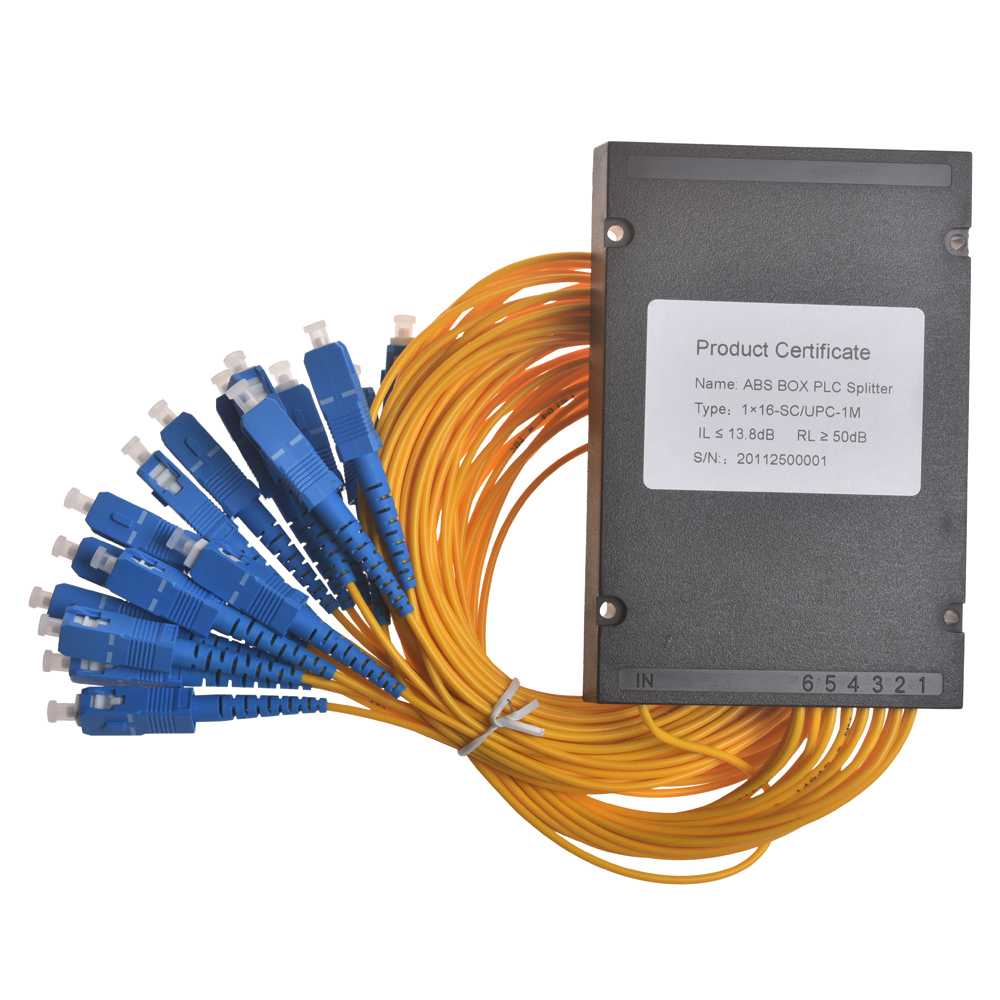

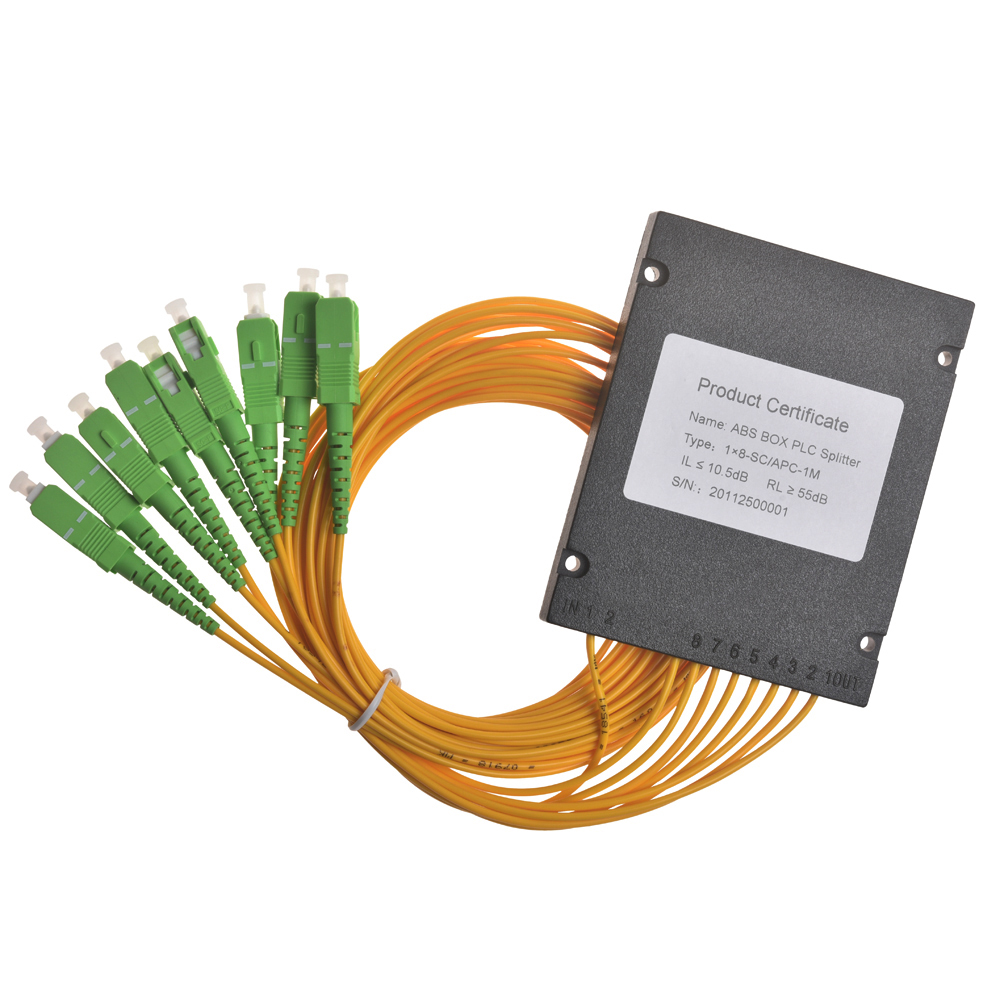

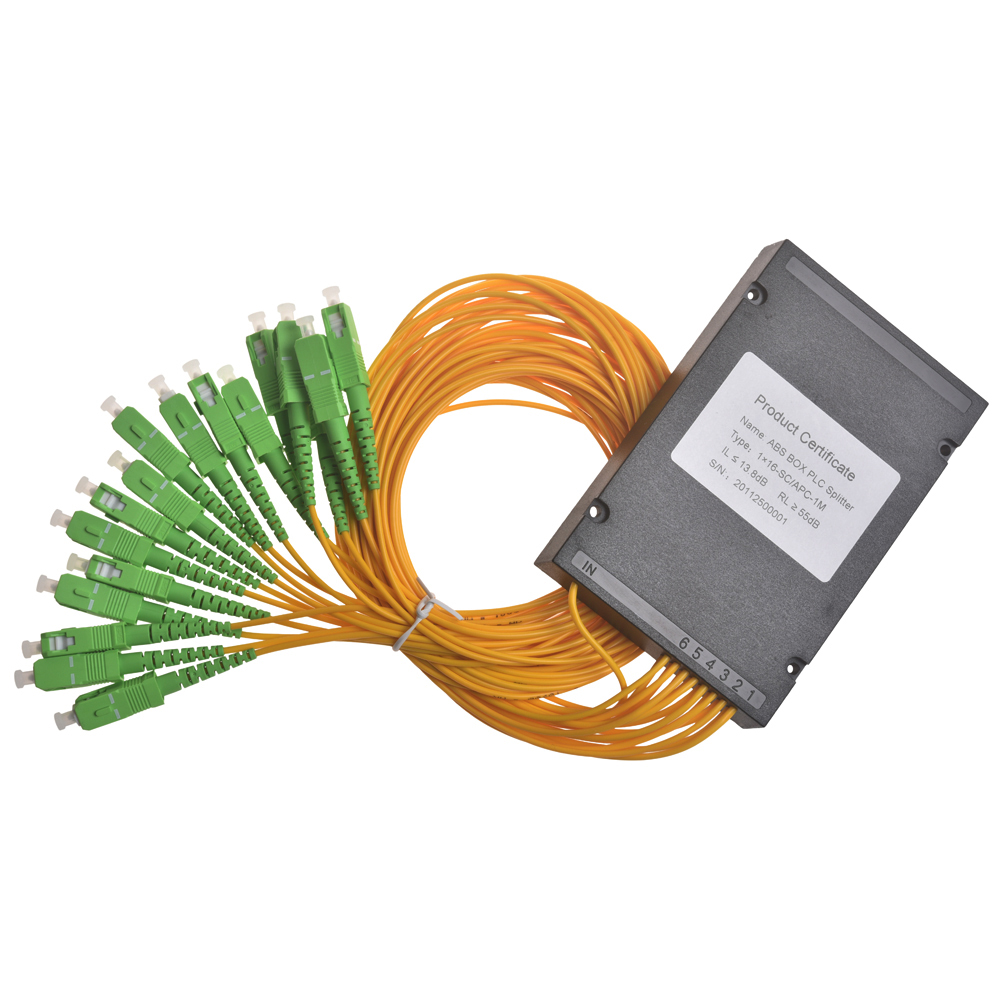

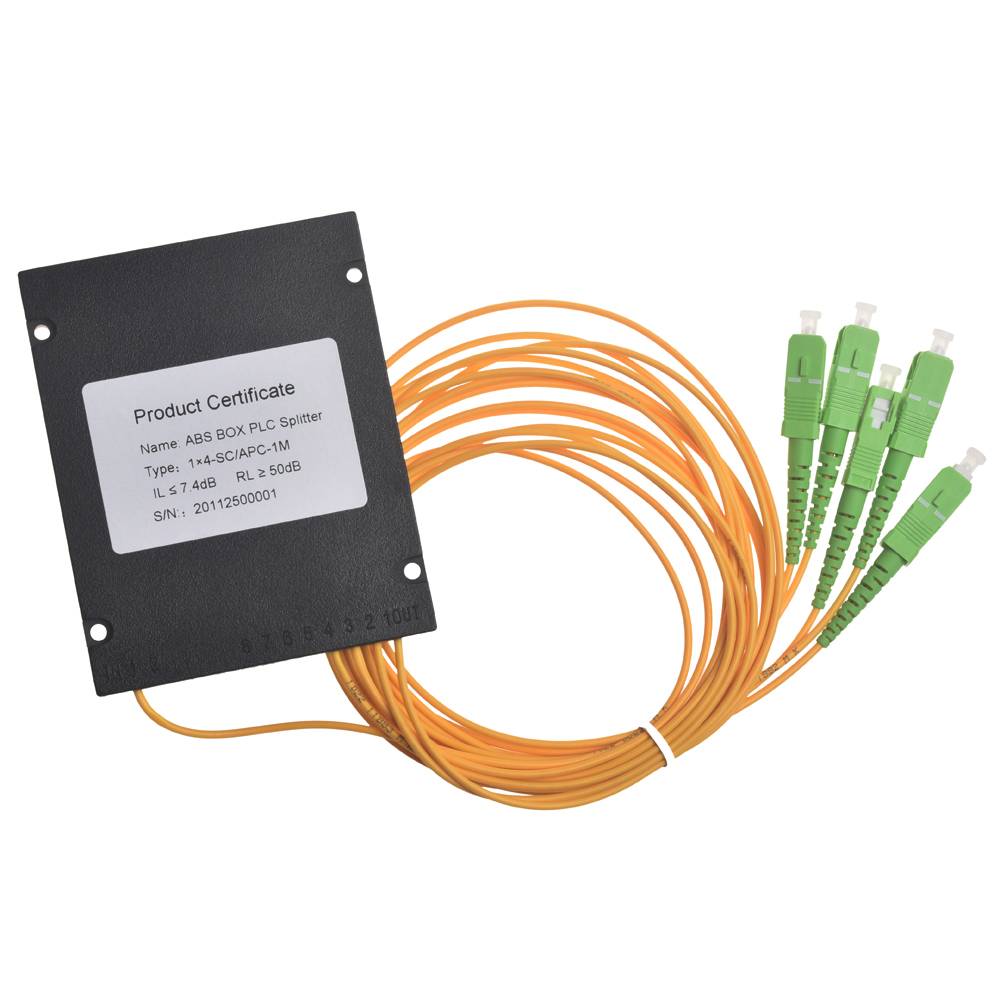

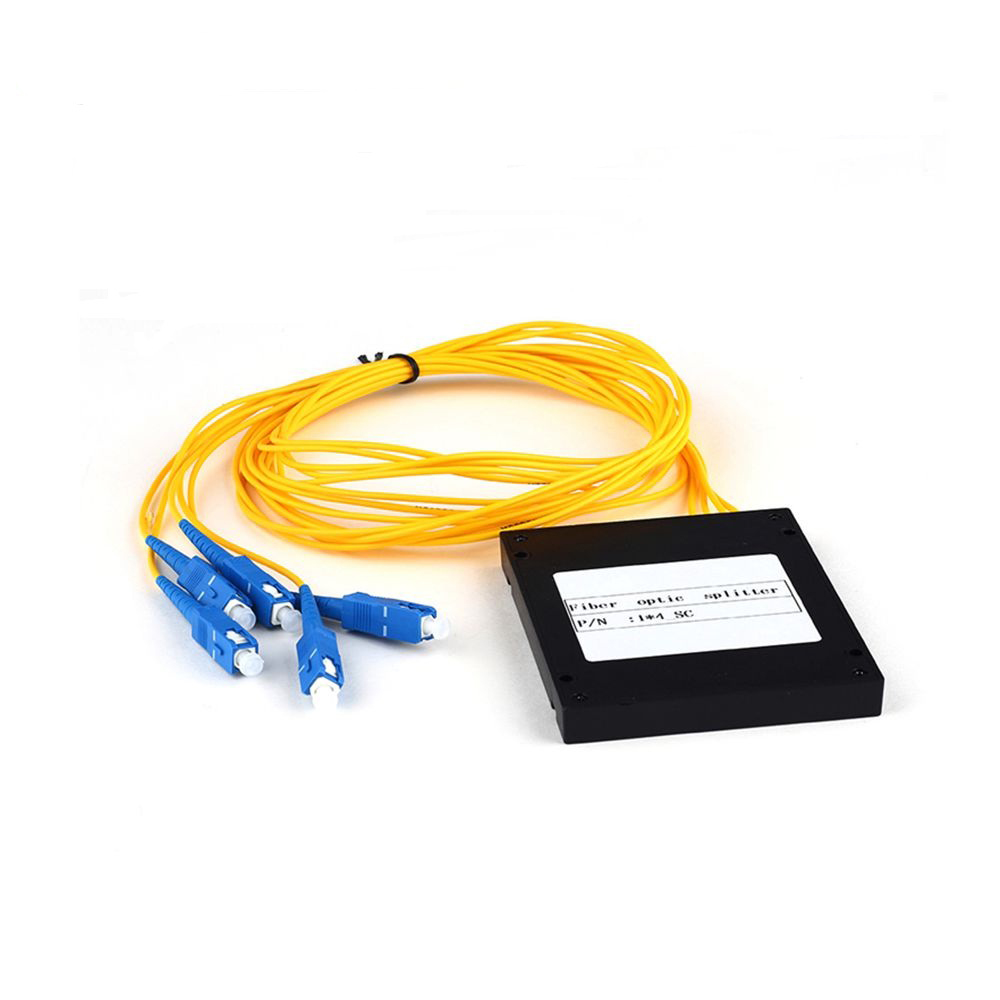

মাইক্রো প্যাকেজিং (মাইক্রো): কমপ্যাক্ট ABS বক্স ডিজাইন, অপটিক্যাল ডিস্ট্রিবিউশন বক্সের ভিতরের জন্য উপযুক্ত;

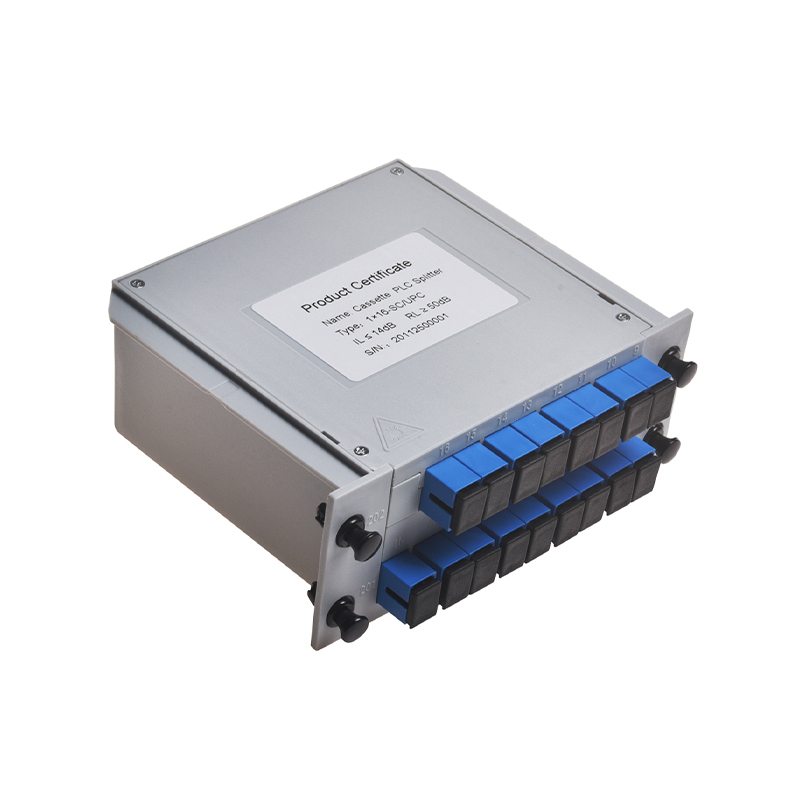

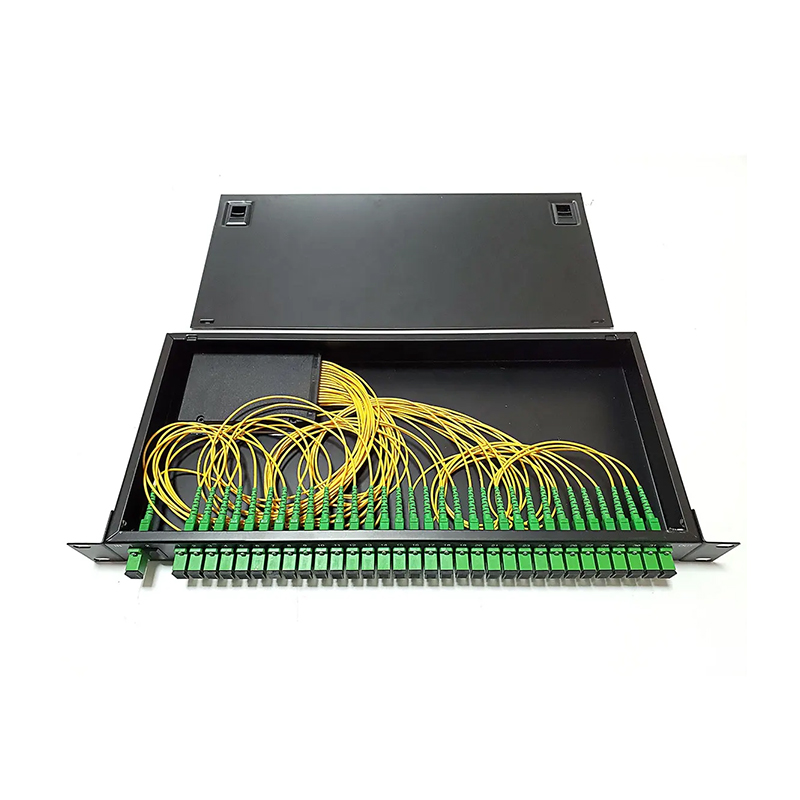

মডিউল/প্লাগ-ইন প্যাকেজিং (মডিউল/প্লাগ-ইন): স্ট্যান্ডার্ড 1U র্যাক মডিউল, ODF র্যাকে ইনস্টল করা সহজ;
ট্রে প্যাকেজিং (ট্রে): ফাইবার স্প্লিসিং ট্রে বা বিতরণ বাক্সে অভিযোজিত;

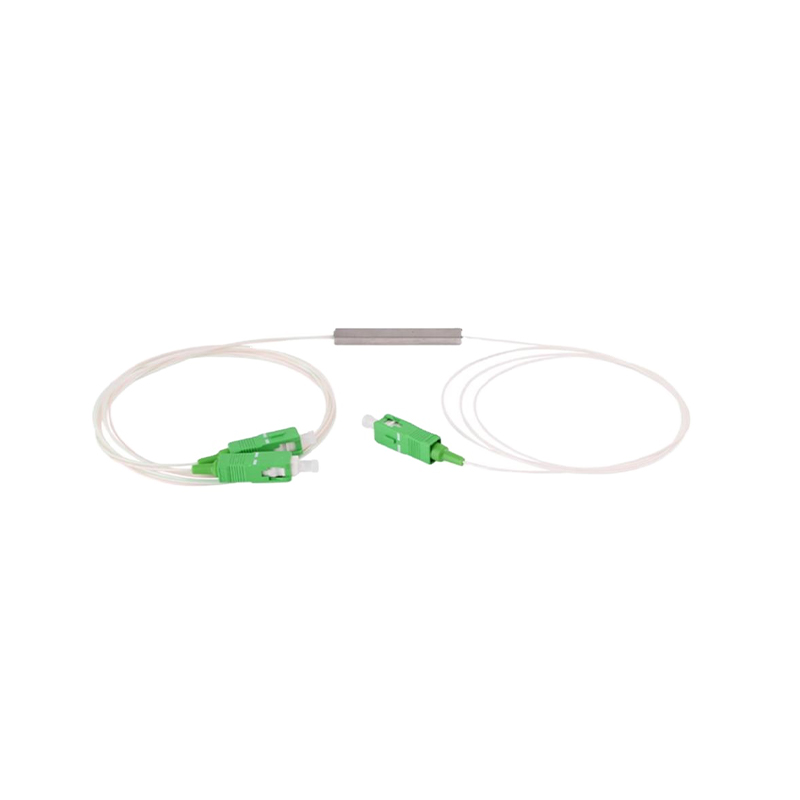

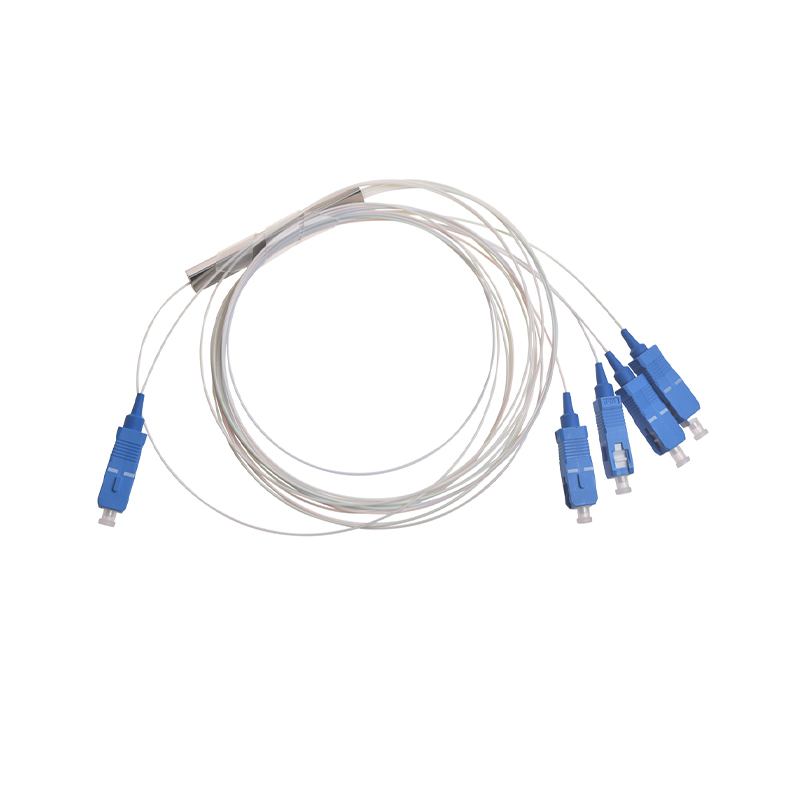

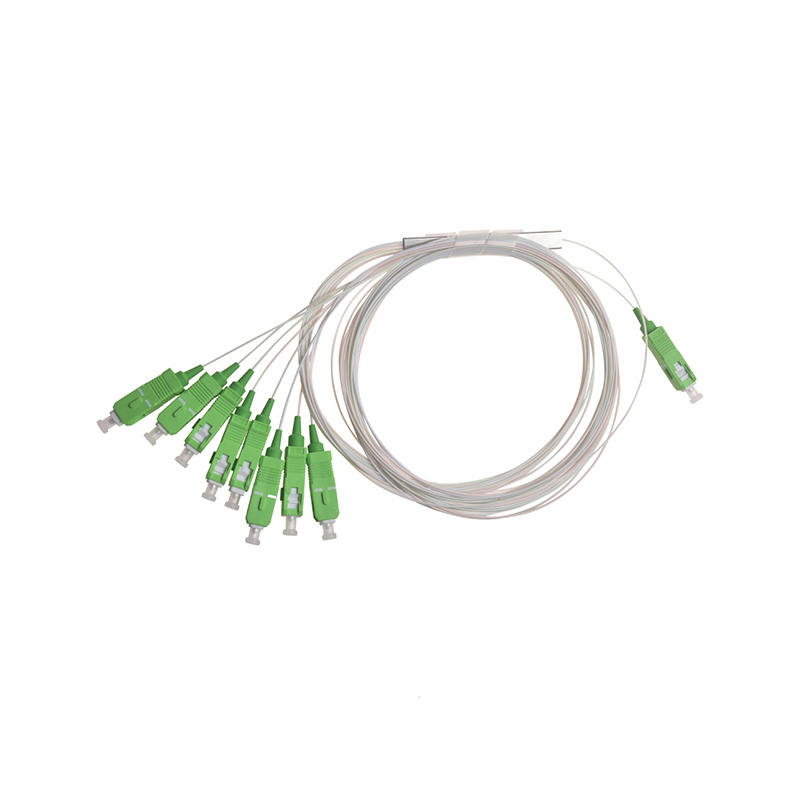

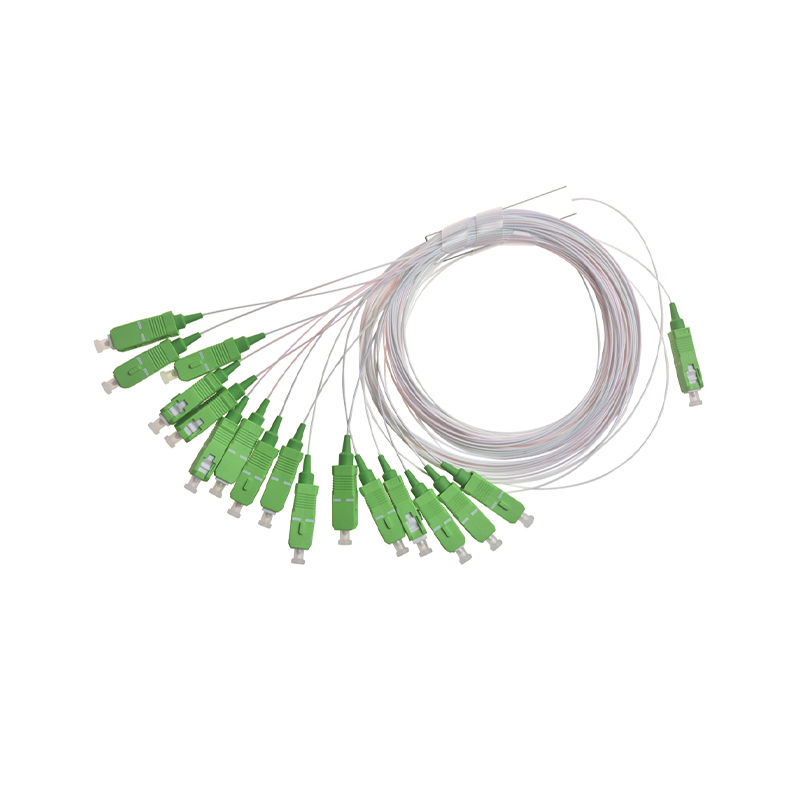

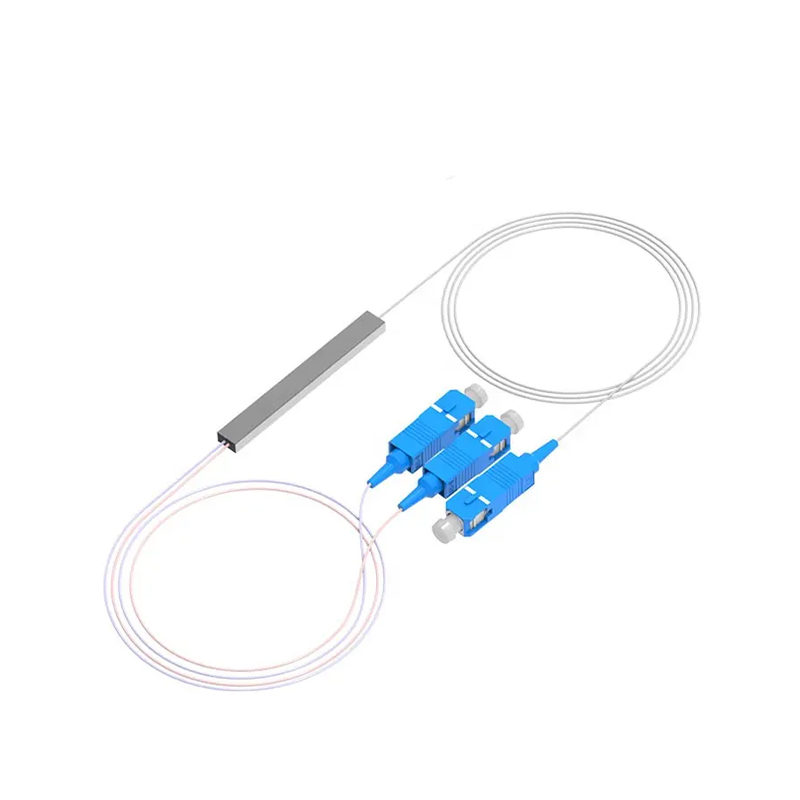

স্টেইনলেস স্টিল টিউব প্যাকেজিং (ব্লকলেস): উচ্চ সুরক্ষা স্তরের নকশা, উচ্চ তাপমাত্রা এবং উচ্চ আর্দ্রতার মতো কঠোর পরিবেশের জন্য উপযুক্ত।
যান্ত্রিক স্থিতিশীলতা এবং পরিবেশগত সহনশীলতা বাড়াতে সমস্ত প্যাকেজ সিলিকন বা রজন দিয়ে পূর্ণ।

মূল কর্মক্ষমতা পরামিতি
নিংবো গোশিনিংয়ের পিএলসি স্প্লিটার কার্যক্ষমতার ক্ষেত্রে শিল্পের মান কঠোরভাবে অনুসরণ করে এবং গ্রাহকের চাহিদার উপর ভিত্তি করে মূল পরামিতিগুলিকে অপ্টিমাইজ করে:
বিভক্ত অনুপাত: নমনীয় কনফিগারেশন সমর্থন করে যেমন 1:4, 1:8, 1:16, 1:32, 1:64, 2x32, 2x64;
কাজের তরঙ্গদৈর্ঘ্য: একক উইন্ডো (1310/1490/1550nm), ডুয়াল উইন্ডো (1310/1490nm, ইত্যাদি) এবং ফুল ব্যান্ড (1260-1650nm) কভার করে;
সন্নিবেশ ক্ষতি (IL): সাধারণ মান পরিসীমা 3.6dB (1x2) থেকে 21.0dB (1x64), যা শিল্প গড় থেকে ভাল;
অভিন্নতা: প্রতিটি আউটপুট পোর্টের সন্নিবেশ ক্ষতির পার্থক্য হল ≤1.0dB, সুষম সংকেত বিতরণ নিশ্চিত করে;
রিটার্ন লস (RL): ≥55dB, সংকেত প্রতিফলন হস্তক্ষেপ হ্রাস;
মেরুকরণ নির্ভর ক্ষতি (PDL): ≤0.2dB, বিভিন্ন মেরুকরণ অবস্থার ইনপুটগুলির সাথে খাপ খাইয়ে নেওয়া;
পরিবেশগত অভিযোজনযোগ্যতা: অপারেটিং তাপমাত্রা -40°C থেকে 85°C, একই পরিসরে স্টোরেজ তাপমাত্রা, শিল্প প্রয়োগের প্রয়োজনীয়তা পূরণ করে।
প্রধান অ্যাপ্লিকেশন দৃশ্যকল্প
ফাইবার অপটিক পণ্যগুলির সম্পূর্ণ পরিসরের সুবিধার উপর নির্ভর করে, নিংবো গোশিনিংয়ের পিএলসি স্প্লিটারগুলি নিম্নলিখিত পরিস্থিতিতে ব্যাপকভাবে ব্যবহৃত হয়:

FTTH নেটওয়ার্ক: অপটিক্যাল ডিস্ট্রিবিউশন পয়েন্টে (ODP) একাধিক ব্যবহারকারী টার্মিনালে (ONT/ONU) ট্রাঙ্ক ফাইবার অপটিক সংকেত বিতরণ করুন;
PON সিস্টেম: EPON, GPON, XG-PON, NG-PON2 এবং অন্যান্য প্রযুক্তির অপটিক্যাল সিগন্যাল ব্রাঞ্চিং সমর্থন করে;
CATV অপটিক্যাল নেটওয়ার্ক: ডাউনস্ট্রিম ব্রডকাস্ট সিগন্যালের মাল্টি-চ্যানেল ডিস্ট্রিবিউশন উপলব্ধি করুন;
ফাইবার অপটিক সেন্সিং সিস্টেম: মাল্টি-পয়েন্ট সংকেত সংগ্রহ এবং বিতরণ সমর্থন;
ডেটা সেন্টার/এন্টারপ্রাইজ নেটওয়ার্ক: ল্যানের সাথে খাপ খাইয়ে নেওয়া এবং অপটিক্যাল তারের তারের প্রয়োজনীয়তা তৈরি করা।
উপরন্তু, কোম্পানি কাস্টমাইজড পরিষেবা প্রদান করে, যা ব্যক্তিগত ব্র্যান্ডের পণ্য তৈরিতে সহায়তা করার জন্য গ্রাহকের বিশেষ চাহিদা অনুযায়ী বিভাজন অনুপাত, প্যাকেজিং ফর্ম বা অন্যান্য ফাইবার অপটিক উপাদান (যেমন দ্রুত সংযোগকারী, জাম্পার) সমন্বয় করতে পারে।

উত্পাদন প্রক্রিয়ার মূল পয়েন্ট
নিংবো গোশিনিংয়ের পিএলসি স্প্লিটার উত্পাদন একটি কঠোর মান নিয়ন্ত্রণ প্রক্রিয়া অনুসরণ করে:
ওয়েফার জমা: একটি সিলিকন সাবস্ট্রেটে একটি উচ্চ-বিশুদ্ধতা সিলিকা ওয়েভগাইড স্তর বৃদ্ধি করা;
ফটোলিথোগ্রাফি এবং এচিং: ইউভি এক্সপোজার এবং রিঅ্যাকটিভ আয়ন এচিং (RIE) এর মাধ্যমে একটি প্রিসেট ওয়েভগাইড প্যাটার্ন তৈরি করা;
অ্যানিলিং ট্রিটমেন্ট: ওয়েভগাইডের অপটিক্যাল বৈশিষ্ট্য অপ্টিমাইজ করা এবং ট্রান্সমিশন লস কমানো;
এন্ড ফেস গ্রাইন্ডিং এবং পলিশিং: ওয়েভগাইড এন্ড ফেস এর সমতলতা এবং উল্লম্বতা নিশ্চিত করা এবং কাপলিং দক্ষতা উন্নত করা;
ফাইবার অ্যারে অ্যালাইনমেন্ট কাপলিং: অপটিক্যাল ফাইবার এবং ওয়েভগাইড শেষ মুখের সুনির্দিষ্ট প্রান্তিককরণ এবং স্থায়ী বন্ধন অর্জনের জন্য উচ্চ-নির্ভুলতা সরঞ্জাম ব্যবহার করে;
পারফরম্যান্স টেস্টিং: মূল পরামিতিগুলির ব্যাপক পরীক্ষা যেমন সন্নিবেশ ক্ষতি, অভিন্নতা এবং রিটার্ন লস;
প্যাকেজিং সুরক্ষা: শেল একত্রিত করা এবং প্রতিরক্ষামূলক আঠা দিয়ে এটি পূরণ করা এবং তাপমাত্রা সাইক্লিং এবং কম্পনের মতো পরিবেশগত নির্ভরযোগ্যতা পরীক্ষায় উত্তীর্ণ হওয়া।

নির্বাচন বিবেচনা
শাখা অনুপাত: নেটওয়ার্ক ব্যবহারকারী বা শাখা নোডের সংখ্যা (যেমন 1x32, 2x64) অনুযায়ী নির্ধারিত হয়।
কাজের তরঙ্গদৈর্ঘ্য: সিস্টেম দ্বারা ব্যবহৃত তরঙ্গদৈর্ঘ্যের সাথে মিল করুন (একক/দ্বৈত/ট্রিপল উইন্ডো)।
সন্নিবেশ ক্ষতি: এটি লিঙ্ক পাওয়ার বাজেটে অন্তর্ভুক্ত করা প্রয়োজন এবং সিস্টেম মার্জিনের প্রয়োজনীয়তা পূরণ করে এমন পণ্য নির্বাচন করুন।
প্যাকেজিং ফর্ম: ইনস্টলেশন পরিবেশ অনুযায়ী মাইক্রো, প্লাগ-ইন, ট্রে বা স্টেইনলেস স্টীল টিউব নির্বাচন করুন (ওয়্যারিং বক্স/র্যাক/আউটডোর)।
অপারেটিং টেম্পারেচার: ডিপ্লোয়মেন্ট এনভায়রনমেন্টের (ইনডোর/আউটডোর) উপর নির্ভর করে বাণিজ্যিক বা শিল্প তাপমাত্রার রেঞ্জের মধ্যে বেছে নিন।
মান সম্মতি শিল্পের মানগুলির সাথে সম্মতি নিশ্চিত করুন (যেমন IEC 61300-3, Telcordia GR-1209-CORE, GR-1221-CORE)।
