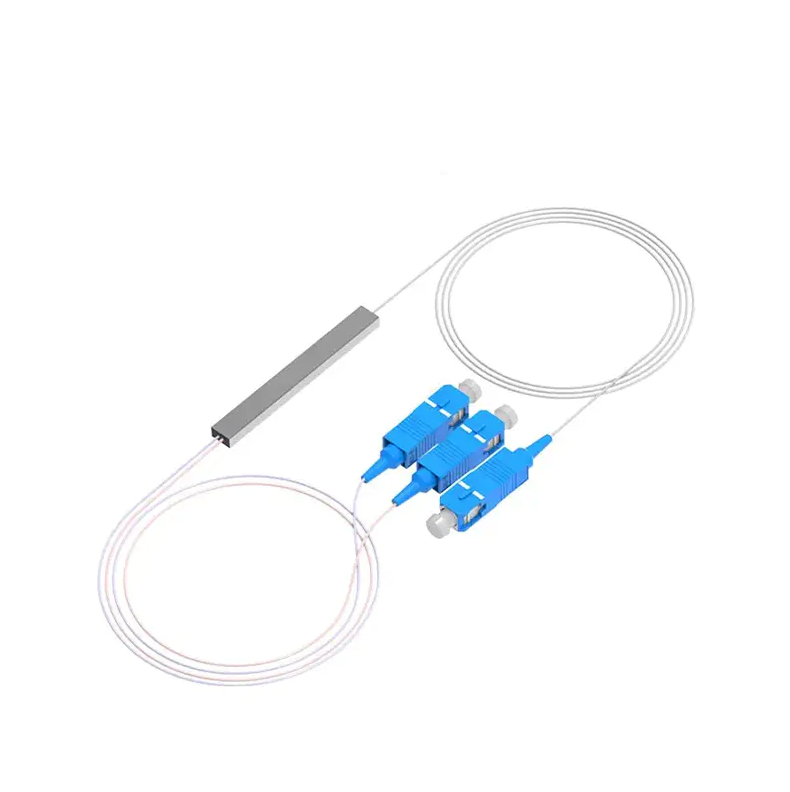

ক ফাইবার অপটিক পিএলসি স্প্লিটার (প্ল্যানার লাইটওয়েভ সার্কিট স্প্লিটার) প্ল্যানার অপটিক্যাল ওয়েভগাইড প্রযুক্তির উপর ভিত্তি করে একটি প্যাসিভ অপটিক্যাল ডিভাইস। এর মূল নীতি হল: একটি কোয়ার্টজ সাবস্ট্রেটের উপর সুনির্দিষ্ট অপটিক্যাল ওয়েভগাইড পাথগুলিকে এচিং করার মাধ্যমে, ইনপুট অপটিক্যাল সিগন্যাল আলোর সংযোগ এবং ডিসট্রিবিউশন প্রভাব ব্যবহার করে একটি পূর্বনির্ধারিত অনুপাত (যেমন, 1:4, 1:8, 1:32, ইত্যাদি) অনুসারে একাধিক আউটপুট পোর্টে সমানভাবে বিভক্ত হয়।
এই প্রক্রিয়াটি প্রধানত চিপের ভিতরে Y- আকৃতির শাখা কাঠামো নেটওয়ার্কের উপর নির্ভর করে। অপটিক্যাল সিগন্যাল ওয়েভগাইডে প্রচার করে, এমনকি শক্তি বন্টন অর্জনের জন্য বিভক্ত ইউনিটগুলির একটি সিরিজের মধ্য দিয়ে যায়। ঐতিহ্যগত ফিউজড বাইকোনিকাল টেপারড স্প্লিটারের সাথে তুলনা করে, ফাইবার অপটিক পিএলসি স্প্লিটারs উচ্চ বিভাজন নির্ভুলতা, প্রশস্ত তরঙ্গদৈর্ঘ্য অভিযোজনযোগ্যতা, শক্তিশালী স্থিতিশীলতা এবং কমপ্যাক্ট আকারের মতো উল্লেখযোগ্য সুবিধা রয়েছে।
I. মূল প্রযুক্তি: একটি প্ল্যানার অপটিক্যাল ওয়েভগাইড কীভাবে কাজ করে?
এর উত্পাদন প্রক্রিয়া ফাইবার অপটিক পিএলসি স্প্লিটারs সেমিকন্ডাক্টর চিপস এর অনুরূপ। এর মূল প্রযুক্তিগুলির মধ্যে রয়েছে:
- উপকরণ এবং জমা: ক waveguide layer with a higher refractive index is formed on a silicon or quartz substrate using methods such as chemical vapor deposition.
- ফটোলিথোগ্রাফি এবং এচিং: ডিজাইন করা ওয়েভগাইড প্যাটার্ন (প্রধানত ওয়াই-আকৃতির শাখা অ্যারে) ফটোলিথোগ্রাফি ব্যবহার করে ওয়েভগাইড স্তরে স্থানান্তরিত হয় এবং এচিংয়ের মাধ্যমে ভৌত চ্যানেল তৈরি হয়।
- কাপলিং এবং প্যাকেজিং: বানোয়াট PLC চিপটি সঠিকভাবে সারিবদ্ধ এবং স্থায়ীভাবে ইনপুট/আউটপুট ফাইবার অপটিক অ্যারেগুলির সাথে সংযুক্ত করা হয় যাতে অপটিক্যাল সিগন্যালের দক্ষ সংক্রমণ নিশ্চিত করা যায়।
সম্পূর্ণ প্রক্রিয়ার মূল চাবিকাঠি হল কম-ক্ষতি, উচ্চ-সঙ্গতিপূর্ণ অপটিক্যাল বিভাজন, প্রতিটি আউটপুট পোর্টে অত্যন্ত অভিন্ন অপটিক্যাল পাওয়ার বিতরণ নিশ্চিত করা।
২. প্রধান সুবিধা এবং অ্যাপ্লিকেশন পরিস্থিতি
PLC অপটিক্যাল স্প্লিটারগুলি তাদের একাধিক কর্মক্ষমতা সুবিধার কারণে আধুনিক অপটিক্যাল নেটওয়ার্কগুলির জন্য মূলধারার পছন্দ হয়ে উঠেছে:
- অভিন্ন বিভাজন: ইনপুট অপটিক্যাল শক্তি সমানভাবে বিতরণ করা হয়, যার ফলে উচ্চ বিভাজন অনুপাত নির্ভুল হয়।
- তরঙ্গদৈর্ঘ্য সংবেদনশীলতা: 1260nm ~ 1650nm বিস্তৃত তরঙ্গদৈর্ঘ্য পরিসীমা জুড়ে স্থিতিশীল কর্মক্ষমতা, বিভিন্ন যোগাযোগের মানগুলির জন্য উপযুক্ত।
- কমপ্যাক্ট এবং স্থিতিশীল: চিপ-ভিত্তিক নকশার ফলে একটি ছোট আকার, পরিবেশগত তাপমাত্রা পরিবর্তন এবং কম্পনের প্রতি সংবেদনশীলতা এবং উচ্চ নির্ভরযোগ্যতা।
- উচ্চ চ্যানেল সংখ্যা: সহজে 1×N উচ্চ-চ্যানেল বিভাজন প্রয়োগ করে (যেমন, 1×64, 1×128)।
প্রধান আবেদন ক্ষেত্র:
- ফাইবার টু দ্য হোম (FTTH) নেটওয়ার্ক: প্যাসিভ অপটিক্যাল নেটওয়ার্কে (PON), এটি অপটিক্যাল ডিস্ট্রিবিউশন নেটওয়ার্কে (ODN) মূল বিভাজন ডিভাইস হিসেবে কাজ করে, অনেক শেষ ব্যবহারকারীর কাছে কেন্দ্রীয় অফিস সংকেত বিতরণ করে।
- ডেটা সেন্টার আন্তঃসংযোগ: অপটিক্যাল ব্যাকপ্লেন এবং অপটিক্যাল ইন্টারকানেক্ট লিঙ্কে সংকেত বিতরণের জন্য ব্যবহৃত হয়।
- CATV সিস্টেম: ভিডিও অপটিক্যাল সিগন্যালের মাল্টি-পয়েন্ট ডিস্ট্রিবিউশন সক্ষম করে।
- পরীক্ষা এবং সেন্সিং: ফাইবার অপটিক পরীক্ষার সরঞ্জাম এবং বিতরণ করা সেন্সর নেটওয়ার্কগুলিতে একটি অপটিক্যাল পাথ বিতরণ ইউনিট হিসাবে ব্যবহৃত হয়।
III. ভবিষ্যত উন্নয়ন প্রবণতা
5G মোতায়েন, গিগাবিট অপটিক্যাল নেটওয়ার্ক আপগ্রেড এবং ডেটা সেন্টার ট্রাফিক বৃদ্ধির সাথে, ফাইবার অপটিক পিএলসি স্প্লিটার বাজার বাড়তে থাকে। ভবিষ্যতের প্রযুক্তিগত উন্নয়নের উপর ফোকাস করা হবে:
- উচ্চতর একীকরণ: আরও শাখা (যেমন, 1×256) সহ চিপ তৈরি করা এবং একটি একক মডিউলে তরঙ্গদৈর্ঘ্য ডিভিশন মাল্টিপ্লেক্সিং (WDM) এর মতো ফাংশনের সাথে একীভূত করা।
- ক্ষুদ্রকরণ এবং কম খরচে: ডিভাইসের আকার এবং কম উৎপাদন খরচ কমাতে প্রক্রিয়াগুলি উন্নত করা।
- বুদ্ধিমান ব্যবস্থাপনা: নিরীক্ষণযোগ্য বুদ্ধিমান ODN নেটওয়ার্কগুলি অর্জনের জন্য অপটিক্যাল টাইম ডোমেন রিফ্লোমিটার (OTDR) এর মতো মনিটরিং ফাংশনগুলির সাথে ইন্টিগ্রেশন অন্বেষণ করা।
ফাইবার অপটিক পিএলসি স্প্লিটার, প্ল্যানার অপটিক্যাল ওয়েভগাইড প্রযুক্তির উপর ভিত্তি করে তাদের স্থিতিশীল এবং দক্ষ বিভাজন ক্ষমতা সহ, উচ্চ-গতির ব্রডব্যান্ড অপটিক্যাল নেটওয়ার্ক নির্মাণের ভিত্তি হয়ে উঠেছে। তাদের ক্রমাগত প্রযুক্তিগত বিবর্তন দৃঢ়ভাবে উচ্চ ক্ষমতা এবং বৃহত্তর বুদ্ধিমত্তার দিকে সর্ব-অপটিক্যাল নেটওয়ার্কগুলির ভবিষ্যতের বিকাশকে সমর্থন করবে৷
